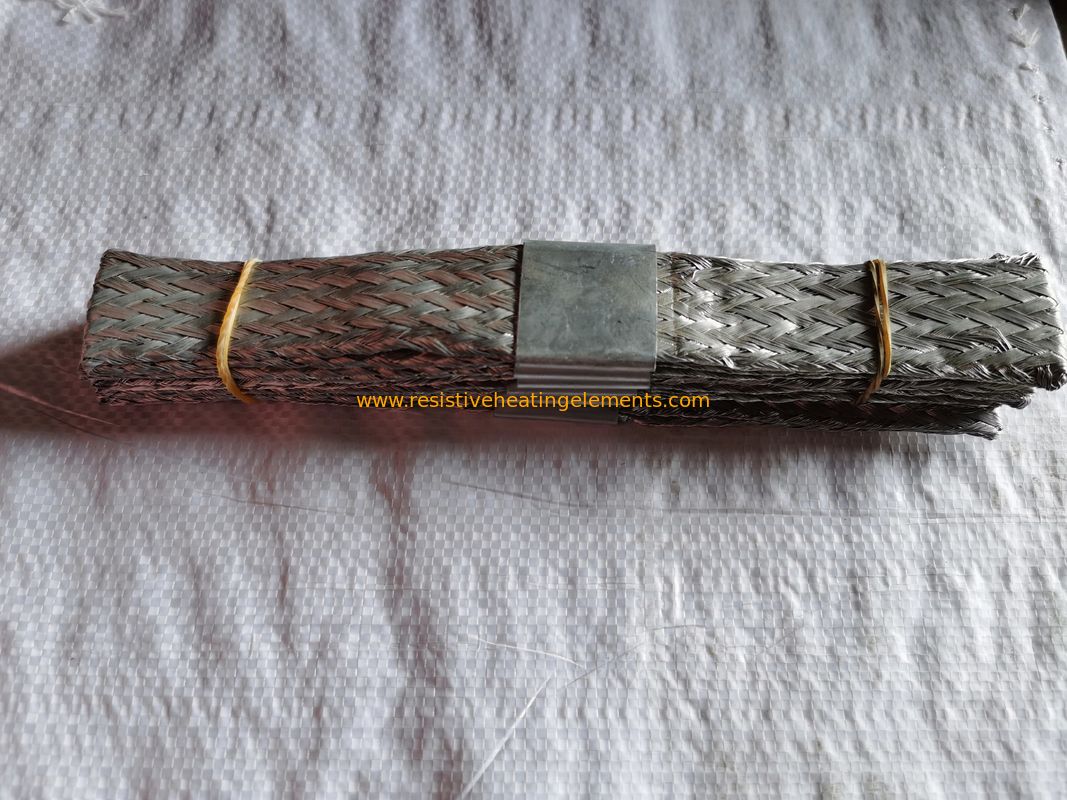

Μεταλλικές πλέκτες

1. Σφιγκτήρας στερέωσης ράβδου πυριτίου άνθρακα, η ταινία σύνδεσης του στοιχείου επαφής είναι κατασκευασμένη από πλεγμένο ιμάντα αλουμινίου ή πολυστρωματικό φύλλο αλουμινίου. Ο εξωτερικός σφιγκτήρας παίζει μόνο ρόλο σύσφιξης και δεν χρησιμοποιείται για αγωγιμότητα. Το άκρο του καλωδίου συνδέεται με τη ράβδο διανομής. Για να αποφευχθεί η μετάδοση τάσης στο στοιχείο, το μήκος του καλωδίου θα πρέπει να είναι ελαφρώς μεγαλύτερο από την ευθεία απόσταση μεταξύ του στοιχείου και της ράβδου διανομής.

2. Όταν ο φούρνος αρχίζει να τροφοδοτείται, η τάση θα πρέπει να αυξάνεται σταδιακά και αργά. Δεν θα πρέπει να φορτώνεται πλήρως ταυτόχρονα, διαφορετικά το εξάρτημα θα υποστεί ζημιά λόγω υπερβολικού ρεύματος κρούσης.

3. Μέθοδος σύνδεσης του θερμαντικού στοιχείου: Η ταινία σύνδεσης θα πρέπει να εγκαθίσταται με ταινία αλουμινίου στο τμήμα όπου το μεταλλικό αλουμίνιο είναι επικαλυμμένο στο ψυχρό άκρο για να συνδεθεί με την παροχή ρεύματος. Όλων των ειδών οι ταινίες σύνδεσης είναι διπλωμένες από πολυστρωματικές ταινίες αλουμινίου.

Στερεώνεται στο ψυχρό άκρο του ηλεκτρικού θερμαντικού στοιχείου με τη βοήθεια δύο χαλύβδινων φύλλων με βίδες και το τμήμα της ταινίας αλουμινίου που συνδέεται με τη ράβδο διανομής σφίγγεται με ειδική κεφαλή κύλισης αλουμινίου. Η μηχανική τάση δεν πρέπει να μεταδίδεται στο θερμαντικό στοιχείο μέσω της ταινίας αλουμινίου, επομένως το μήκος της ταινίας σύνδεσης πρέπει να είναι μεγαλύτερο από την ευθεία απόσταση μεταξύ του άκρου του θερμαντικού στοιχείου και της ράβδου διανομής. Το μήκος θα πρέπει να αφήνει ένα περιθώριο άνω των 25 mm.

4. Η λωρίδα αλουμινίου θα πρέπει να ρυθμίζεται προσεκτικά πριν από τη σύσφιξη. Όταν σφίγγονται οι βίδες στο άκρο του θερμαντικού στοιχείου, η δύναμη θα πρέπει να είναι φυσική και δεν θα πρέπει να υπάρχει δύναμη κάμψης για να αποφευχθεί η εξωτερική τάση που επηρεάζει τη φυσική κατάσταση του θερμαντικού στοιχείου. Η σύνδεση του θερμαντικού στοιχείου στερεώνεται πρώτα στη ράβδο διανομής και στη συνέχεια τα θερμαντικά στοιχεία συνδέονται μεταξύ τους ένα προς ένα.
